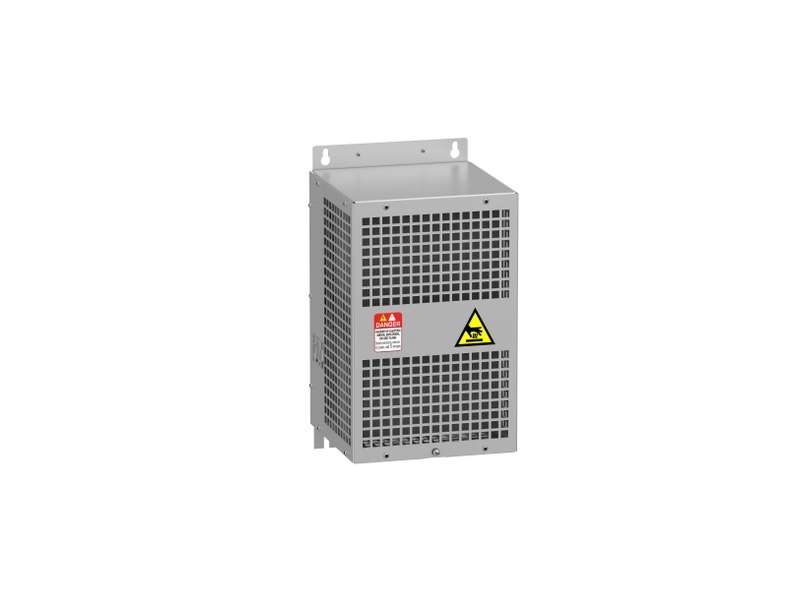

Schneider Electric Izlazni sinusni filter - 15 A - za frekventne regulatore;VW3A5402
izlazni sinusni filter - 15 A - za frekventne regulatore...
Trenutno nema na stanju
izlazni sinusni filter - 15 A - za frekventne regulatore
| Tip proizvoda ili komponente | Sinusni filter |
|---|---|
| Kompatibilnost grupe proizvoda |
Altivar Process ATV900 Altivar Process ATV600 |
| Specifične primene proizvoda | Izlazni filter |
| Maksimalna dužina kabla motora |
1000 m neoklopljen kabl 500 m oklopljen kabl |
|---|---|
| [in] nazivna struja | 15 A |
| Termički gubici | 76 W pri 4 kHz |
| Kompatibilnost proizvoda |
Frekventni regulator ATV630 montaža na zid, motor: 3 kW, 380...480 V Frekventni regulator ATV630 montaža na zid, motor: 4 kW, 380...480 V Frekventni regulator ATV630 montaža na zid, motor: 5,5 kW, 380...480 V Frekventni regulator ATV630 montaža na zid, motor: 1,5 kW, 200...240 V Frekventni regulator ATV630 montaža na zid, motor: 2,2 kW, 200...240 V Frekventni regulator ATV630 montaža na zid, motor: 3 kW, 200...240 V Frekventni regulator ATV650 montaža na zid, motor: 3 kW, 380...480 V Frekventni regulator ATV650 montaža na zid, motor: 4 kW, 380...480 V Frekventni regulator ATV650 montaža na zid, motor: 5,5 kW, 380...480 V Frekventni regulator ATV930 montaža na zid, motor: 3 kW, 380...480 V Frekventni regulator ATV930 montaža na zid, motor: 4 kW, 380...480 V Frekventni regulator ATV930 montaža na zid, motor: 5,5 kW, 380...480 V Frekventni regulator ATV930 montaža na zid, motor: 1,5 kW, 200...240 V Frekventni regulator ATV930 montaža na zid, motor: 2,2 kW, 200...240 V Frekventni regulator ATV930 montaža na zid, motor: 3 kW, 200...240 V Frekventni regulator ATV950 montaža na zid, motor: 3 kW, 380...480 V Frekventni regulator ATV950 montaža na zid, motor: 4 kW, 380...480 V Frekventni regulator ATV950 montaža na zid, motor: 5,5 kW, 380...480 V |
| Električna veza | Priključni blok, kapacitet priključka: 4 mm² / AWG 12 |
| Nadmorska visina za rad uređaja |
<= 1000 m bez smanjenja struje 1000...4000 m sa smanjenjem vrednosti struje 1 % na 100 m |
| Frekvencija preklapanja | 2...8 kHz |
| Maksimalna izlazna frekvencija | 100 Hz |
| Maksimalni pad napona na nazivnom opterećenju | 8 % |
| Dopustivi napon | 480 V AC |
| Maksimalna struja | 1.20 x nazivna struja (trajanje = 60 s) |
| Širina | 210 mm |
| Visina | 455 mm |
| Dubina | 210 mm |
| Masa proizvoda | 13,5 kg |
| Ip stepen zaštite |
IP20 IP21 (sa setom VW3A53901) |
|---|---|
| Karakteristike okruženja |
Otpornost na biološko zagađenje klasa 3B1 u skladu sa IEC 60721-3-3 Otpornost na hemijsko zagađenje klasa 3C3 u skladu sa IEC 60721-3-3 Otpornost na zagađenje prašinom klasa 3S3 u skladu sa IEC 60721-3-3 |
| Stepen zaprljanosti | 2 u skladu sa IEC 61800-5-1 |
| Relativna vlažnost | 5…95 % bez kondenzacije |
| Temperatura okoline za rad |
50…60 °C (sa smanjenjem vrednosti struje 1.5 % na °C) -15…50 °C (bez smanjenja struje) |
| Temperatura okoline za skladištenje | -40…70 °C |
| Mehanička robusnost |
Udara klasa 3M4 u skladu sa IEC 60721-3-3 Vibracije klasa 3M4 u skladu sa IEC 60721-3-3 |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 18,4 kg |
| Pakovanje 1 visina | 25,5 cm |
| Pakovanje 1 širina | 51,5 cm |
| Pakovanje 1 dužina | 35,0 cm |
| Tip jedinice pakovanja 2 | P06 |
| Broj jedinica u pakovanju 2 | 4 |
| Pakovanje 2 težina | 85,0 kg |
| Pakovanje 2 visina | 84,0 cm |
| Pakovanje 2 širina | 80,0 cm |
| Pakovanje 2 visina | 60,0 cm |
