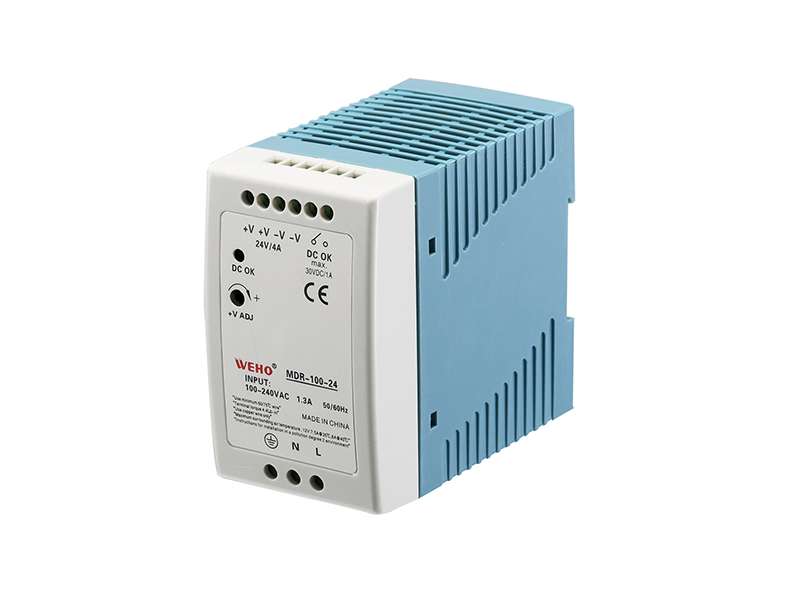

WEHO MDR-100-24

MDR-100-24 AC/DC 100w 24v , montaža na DIN šinu Features: 1. Izbor naizmeničnog ulaznog napona 2. Zaštita od preopterećenja, kratkog spoja, prenapona...

Brand: WEHO
Šifra: MDR-100-24
Dostupnost: Proveriti dostupnost

Trenutno nema na stanju
MDR-100-24 AC/DC 100w 24v , montaža na DIN šinu

Features:


1. Izbor naizmeničnog ulaznog napona

2. Zaštita od preopterećenja, kratkog spoja, prenapona i pregrevanja

3. Testiran na 100% opterećenja

4. Visok nivo pouzdanosti

5. 2 godine garancije
MODEL MDR-100-12 MDR-100-15 MDR-100-24 MDR-100-48
OUTPUT DC VOLTAGE 12V 15V 24V 48V
RATED CURRENT 7.5A 6.7A 4A 2A
CURRENT RANGE 0 ~ 7.5A 0 ~6.7A 0 -4A 0-2A
RATED POWER 100W 100W 100W 100W
RIPPLE & NOISE (max.) 80mVp-p 120mVp-p 150mVp-p 200mVp-p
VOLTAGE ADJ. RANGE 12 -13.2V 15-16.5V 24 - 26.4V 48 ~ 56V
VOLTAGE TOLERANCE ±2.0% ±1.0% ±1.0% ±1.0%
LINE REGULATION ±1.0% ±1.0% ±1.0% ±1.0%
LOAD REGULATION ±1.5% ±1.0% ±1.0% ±1.0%
SETUP, RISE TIME Note.5 500ms, 30ms/230VAC 500ms, 30ms/115VAC at full load
HOLD UP TIME (Typ.) 50ms/230VAC 20ms/115VAC at full load
INPUT VOLTAGE RANGE 85 - 264VAC 120-370VDC
FREQUENCY RANGE 47 ~ 63Hz
EFFICIENCY (Typ.) 78% 86% 88% 87%
AC CURRENT (Typ.) 1.8A/115VAC 1A/230VAC
INRUSH CURRENT (Typ.) COLD START 30A/115VAC,60A/230VAC
LEAKAGE CURRENT <1mA/240VAC
PROTECTION OVERLOAD 105 - 150% rated output power
Protection type: Constant current limiting, recovers automatically after fault condition is removed
OVERVOLTAGE 6.25-7.25V 15.6 - 18V 31.2-36V 57.6 - 64.8V
Protection type: Shut down o/p voltage, re-power on to recover
FUNCTION DC OK SIGNAL Relay contact rating (max.): 30V/1A resistive
ENVIRONMENT WORKING HUMIDITY 20 ~ 90% RH non-condensing
STORAGE TEMP., HUMIDITY -40 ~ +85°C, 10 ~ 95% RH
TEMP. COEFFICIENT ±0.03%/°C (0 - 50°C)
VIBRATION Component: 10 - 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6
SAFETY &EMC SAFETY STANDARDS UL508, UL60950-1, TUV EN60950-1 approved
WITHSTAND VOLTAGE l/P-0/P:3KVAC l/P-FG:2KVAC 0/P-FG:0.5KVAC
ISOLATION RESISTANCE l/P-O/P, l/P-FG, 0/P-FG:>100M Ohms/500VDC/25°C/70% RH
EMC EMISSION Compliance to EN55011, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3
EMC IMMUNITY Compliance to EN6100(M-2,3,4,5,6,8,11, EN55024, EN61000-6-2, EN61204-3, heavy industry level, criteria A
OTHERS MTBF 299.2K hrs min. MIL-HDBK-217F (25°C)
DIMENSION 50*90*100mm (W*H*D)
PACKING 0.42Kg; 30pcs/20Kg/0.82CUFT
NOTE 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature.
2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1 uf & 47uf parallel capacitor.
3. Tolerance : includes set up tolerance, line regulation and load regulation.
4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to "EMI testing of component power supplies.
5. 5.Length of set up time is measured at first cold start. Turning ON/OFF the power supply may lead to increase of the set up time.
