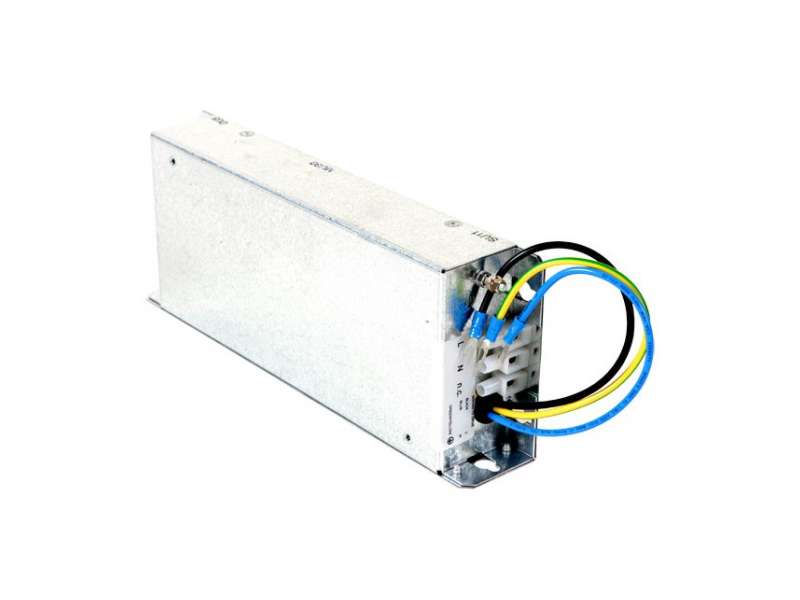

INVERTEK DRIVES EMC filter monofazni, struje do 25 A, IP66 ; OPT-2-E1025-66

Eksterni EMC filter, proizvođača Invertek Drives, monofazni , za instalaciju u kombinaciji sa frekventnim regulatorima čija je nominalna struja do 25A. Izrađen...

Brand: INVERTEK DRIVES
Šifra: OPT-2-E1025-66
Dostupnost: Proveriti dostupnost
Cena bez pdv-a: 31.724,92
Cena sa pdv-om: 38.069,90
Eksterni EMC filter, proizvođača Invertek Drives, monofazni , za instalaciju u kombinaciji sa frekventnim regulatorima čija je nominalna struja do 25A. Izrađen u IP66 izvedbi.
Funkcija- Povećanje elektromagnetne kompatibilnosti

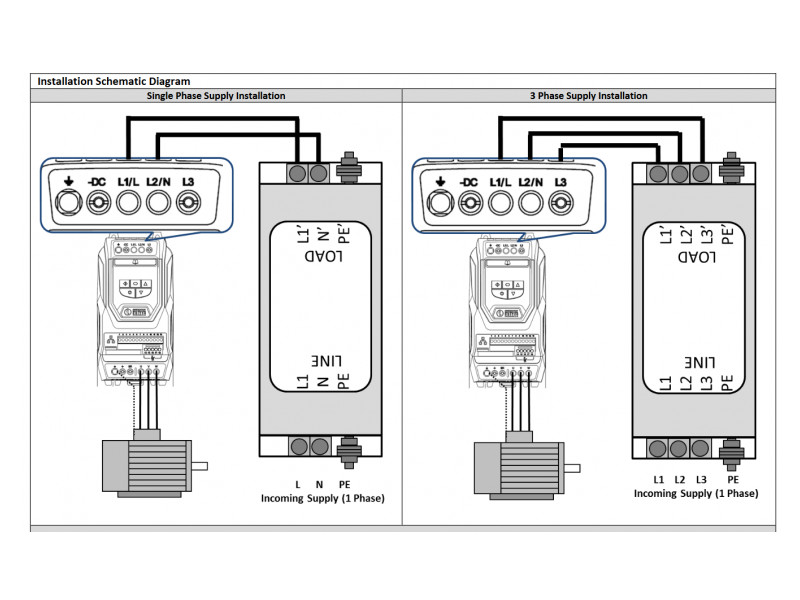

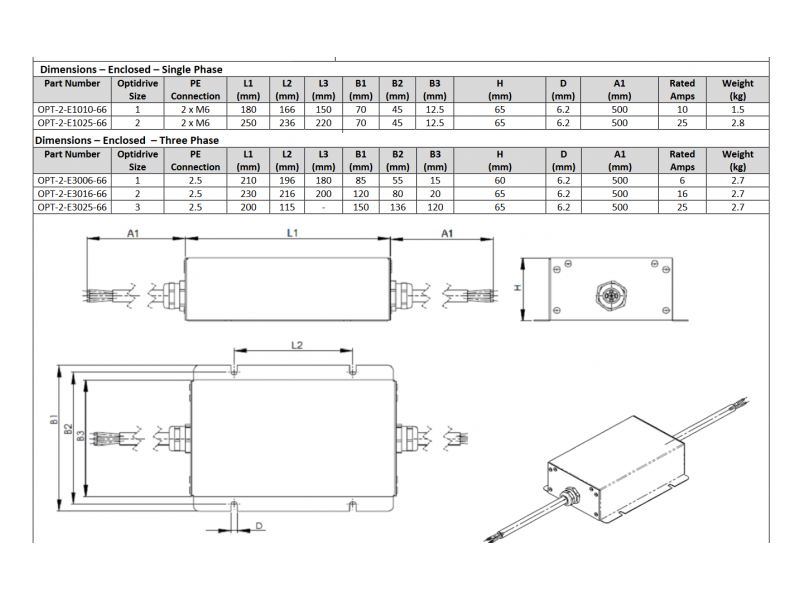

U tehničkoj dokumentaciji se mogu naći pojedinačne dimenzije, shema vezivanja, kao i ostale bitne tehničke karakteristike.

EMC filteri smanjuju elektromagnetne smetnje između frekventnog regulatora i izvora napajanja. Svi frekventni regulatori proizvođača Invertek Drives imaju ugrađen interni EMC filter i on je u većini slučajeva dovoljan. Međutim u specifičnim slučajevima, kada je želja korisnika ili je projektom zahtevan viši nivo zaštite od EM smetnji, moguće je ugraditi eksterni EMC filter. Rešenje koje pruža najviše sigurnosti jeste svakako instalacija eksternog EMC filtera na frekventni regulator koji već ima fabrički ugrađen interni EMC filter.

EMC filteri Invertek Drives proizvedeni su u skladu sa Evropskim i svetskim standardima a sertifikate možete preuzeti na našem sajtu.

Electrical Specification – Single Phase

Electrical Specification – Three Phase

Voltage Range

200 – 250 VAC

Voltage Range

380 – 480 VAC

Frequency Range

48 – 62Hz

Frequency Range

48 – 62Hz

Leakage Current

OPT-2-E1010-00

< 5mA

Leakage Current

OPT-2-E3006-00

< 10mA



OPT-2-E1025-00

< 5mA



OPT-2-E3016-00

< 35mA









OPT-2-E3025-00

< 35mA









OPT-2-E3050-20

< 180mA









OPT-2-E3080-20

< 200mA









OPT-2-E3180-20

< 220mA









OPT-2-E3300-00

< 260mA









OPT-2-E3500-00

< 100mA



Drive & Filter Compatibility

The following table shows the EMC filter to be used with each respective drive rating.

1 Phase Input, 230 Volt AC Supply, Drive fitted with internal EMC Filter

Frame Size

kW

HP

EMC Filter Model Code

Optidrive

E2

Optidrive

P2

Optidrive

Eco

Optidrive

Elevator



1

0.37

0.5

OPT-2-E1010-xx

ü

ü

ü



0.75

1

OPT-2-E1025-xx

ü

ü

ü



1.5

2

OPT-2-E1025-xx

ü

ü

ü



2

1.5

2

OPT-2-E1025-xx

ü

ü

ü



2.2

3

OPT-2-E1025-xx

ü

ü

ü



3 Phase Input, 400 Volt AC Supply, Drive fitted with internal EMC Filter

Frame Size

kW

HP

EMC Filter Model Code


  • 82-OPT-2-FILTER-IN EMC Filters User Guide Iss 1.10

    82-OPT-2-FILTER-IN EMC Filters User Guide Iss 1.10
